IS、IR型單級單吸離心
泵結構圖

IS、IR型單級單吸離心泵結構說明：

    IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。

    IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。

    泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

    為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

    泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。

    泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針?lè)较蛐�轉。

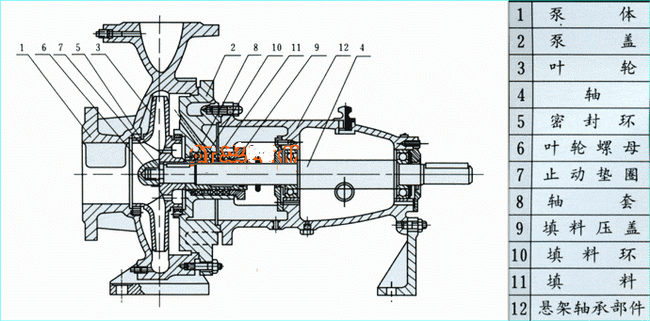

IS、IR型單級單吸離心泵結構圖：
