一、產品概述：

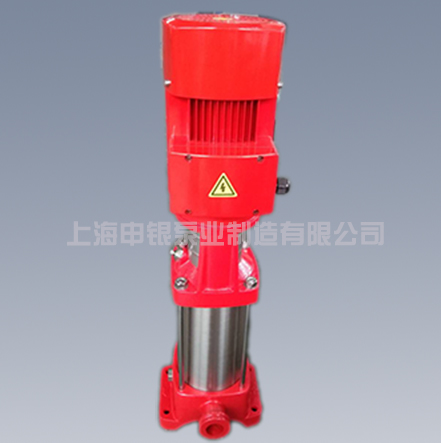

　　XBD-CDL型立式多級單吸消防泵組，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。  它的葉輪、導葉為不銹鋼304材質，具有重量輕、效率高、衛生可靠、經久耐用等優點。

　　本司生產的XBD-CDL型消防泵組其性能、技術條件符合國家新頒布的GB6245-2006《消防泵》標準的要求和強制性產品認證實施規則CNCA-C18-03:2014、強制性產品認證實施細則CCCF-MHSB-08的要求，產品經公安部消防產品合格評定中心測試合格，獲得中國國家消防產品認證證書，即CCCF證書（消防產品3C證書）。

　　本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

　　二、產品特點：

　　1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

　　2、運行平穩，噪音低，組件同心度高。

　　3、采用先進水力模型，效率高，性能出色。

　　4、軸封采用優質機械密封，具有耐磨損，無泄漏，使用壽命長等特點。

　　5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。

　　6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。

　　三、技術參數：

　　流量：1～5L/S;

　　壓力：0.10-1.3Mpa;

　　功率：0.37-22KW;

　　轉速：2950r/min;

　　口徑：φ25-φ100;

　　溫度范圍：≤80℃。

　　四、型號意義：

　　XBD 3.0/5W-CDL

　　XBD – 消防泵組代號

　　3.0 – 設計壓力(1/10MPa)

　　5 – 設計流量(L/S)

　　CDL – 結構為立式多級

　　五、XBD-CDL型立式單級單吸消防泵性能參數：



立式多級消防泵	流量（L/s）	壓力（Mpa）	轉速（r/min）	功率(KW)
型號規格
XBD3.0/1W-CDL	1	0.30	2950	0.75
XBD3.5/1W-CDL	1	0.35	2950	1.1
XBD4.0/1W-CDL	1	0.40	2950	1.1
XBD4.5/1W-CDL	1	0.45	2950	1.1
XBD5.0/1W-CDL	1	0.50	2950	1.1
XBD5.5/1W-CDL	1	0.55	2950	1.5
XBD6.0/1W-CDL	1	0.60	2950	1.5
XBD6.5/1W-CDL	1	0.65	2950	1.5
XBD7.0/1W-CDL	1	0.70	2950	2.2
XBD8.0/1W-CDL	1	0.80	2950	2.2
XBD9.0/1W-CDL	1	0.90	2950	2.2
XBD10.0/1W-CDL	1	1.00	2950	3
XBD11.0/1W-CDL	1	1.10	2950	3
XBD12.0/1W-CDL	1	1.20	2950	3
XBD13.0/1W-CDL	1	1.30	2950	4
XBD3.0/2W-CDL	2	0.30	2950	1.5
XBD3.5/2W-CDL	2	0.35	2950	1.5
XBD4.5/2W-CDL	2	0.45	2950	2.2
XBD5.5/2W-CDL	2	0.55	2950	2.2
XBD6.5/2W-CDL	2	0.65	2950	3
XBD7.5/2W-CDL	2	0.75	2950	3
XBD8.5/2W-CDL	2	0.85	2950	4
XBD9.5/2W-CDL	2	0.95	2950	4
XBD10.5/2W-CDL	2	1.05	2950	4
XBD3.0/3W-CDL	3	0.30	2950	2.2
XBD3.5/3W-CDL	3	0.35	2950	3
XBD4.0/3W-CDL	3	0.40	2950	3
XBD5.0/3W-CDL	3	0.50	2950	3
XBD6.0/3W-CDL	3	0.60	2950	4
XBD7.0/3W-CDL	3	0.70	2950	5.5
XBD8.0/3W-CDL	3	0.80	2950	5.5
XBD9.0/3W-CDL	3	0.90	2950	5.5
XBD10.0/3W-CDL	3	1.00	2950	7.5
XBD3.5/4W-CDL	4	0.35	2950	3
XBD4.5/4W-CDL	4	0.45	2950	4
XBD5.5/4W-CDL	4	0.55	2950	5.5
XBD6.5/4W-CDL	4	0.65	2950	5.5
XBD7.5/4W-CDL	4	0.75	2950	7.5
XBD8.5/4W-CDL	4	0.85	2950	7.5
XBD10.5/4W-CDL	4	1.05	2950	11
XBD13.0/4W-CDL	4	1.30	2950	11
XBD3.0/5W-CDL	5	0.30	2950	4
XBD3.7/5W-CDL	5	0.37	2950	4
XBD5.0/5W-CDL	5	0.50	2950	5.5
XBD6.0/5W-CDL	5	0.60	2950	5.5
XBD7.0/5W-CDL	5	0.70	2950	7.5
XBD8.0/5W-CDL	5	0.80	2950	7.5
XBD9.0/5W-CDL	5	0.90	2950	11
XBD10.0/5W-CDL	5	1.00	2950	11
XBD11.5/5W-CDL	5	1.15	2950	11
