   現在的化工行業要求無泄漏，普通的化工泵無法達到這類化工設備的要求。目前比較常用的是屏蔽泵和磁力泵。由于目前磁鋼材料的技術不夠成熟，產出的產品不過關，目前國內的磁力泵經常會出現消磁、發熱等現象，故而目前國內的磁力泵基本被國外所壟斷。而屏蔽泵因其簡單、可靠、成本低，目前在國內得到普遍的應用。今天，上海申銀泵業的水泵專家就為大家講解下屏蔽泵和磁力泵的區別。

　　具體如何選擇？那就應該結合兩種泵的不同點，根據生產的實際需要，綜合考慮成本來決定：

　　磁力泵和屏蔽泵的共同點：都屬于無泄漏泵，都沒有任何軸封。

　　磁力泵和屏蔽泵的不同點：結構原理完全不同。



　　磁力泵的電機是普通電機，電機軸和泵軸是2根軸，通過普通聯軸器連接（如果電機是空心軸，泵軸就直接插在電機上，也稱直聯式結構）。

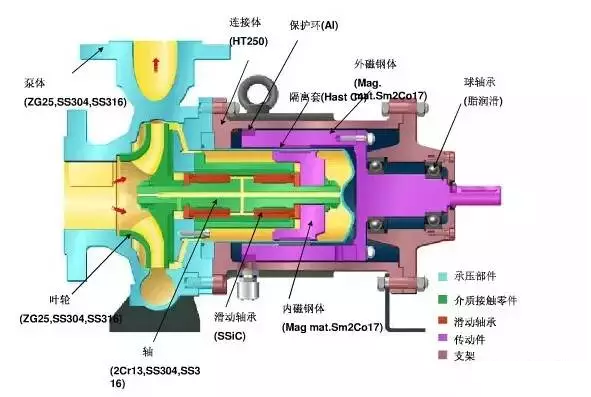

海密梯克磁力泵結構示例圖

泵軸上裝有一個圓筒形的外磁剛體，外磁鋼內表面均勻布置著NS極相見排列的永磁體。泵的轉動部件（三螺桿泵的主桿、離心泵的葉輪軸）也裝有一個圓筒形的內磁鋼，內磁鋼外表面同樣均勻布置著NS極相見排列的永磁體。電機帶動外磁鋼旋轉，由于永磁體的相互吸引，外磁鋼帶動內磁鋼同步旋轉（這種方式也成為磁力聯軸器），進而帶動葉輪或主動螺桿旋轉。（歡迎關注微信：泵友圈）內磁鋼與介質接觸，內外磁鋼之間加一個非磁性材料制作的隔離套，隔離套固定在泵端蓋上，這樣將被抽送的介質以靜密封的形式密封在隔離套內。磁力泵主要用在高端應用場合，比如在輸送強酸、強堿、液氯等有害介質時是理想的選擇。



　　屏蔽泵的泵軸與電機軸共用一根軸，葉輪裝在這根公共軸上。電機與泵融為一體。

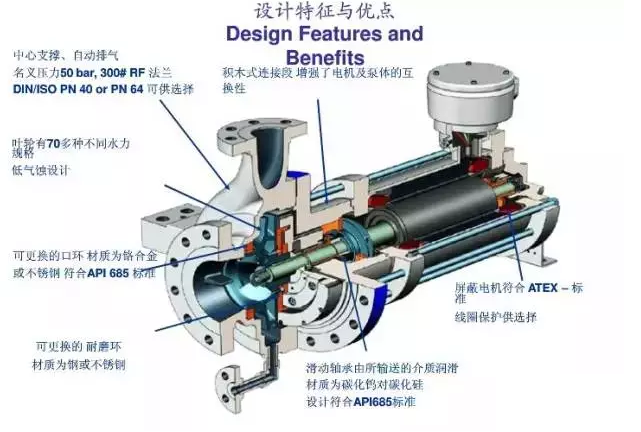

海密梯克API685屏蔽泵示例圖

它其實就是把電機里面的轉子和定子隔離開，電機轉子與葉輪都做在公共軸上，轉子與葉輪一起旋轉。轉子外面再做一個屏蔽套密封起來，這樣介質與轉子接觸，被密封在屏蔽套里面。電機定子繞組在屏蔽套外周，直接利用電動機的原理來驅動葉輪（屏蔽泵這種電機設計是一種屏蔽式專用電機）。簡單來講，屏蔽泵效果就相同于把泵與電機封在同一個密封殼中。

分析：

　　1. 屏蔽泵直接利用了電動機原理，而磁力泵電機的能耗要通過內外磁鋼輸送到葉輪上（部分能量轉化為磁鋼的發熱），因此屏蔽泵效率比磁力泵理論上要高一些。

　　2. 從結構可以看出，屏蔽泵一大的缺點在于無法維修（非常困難），使用過程中無論是泵體還是電機出問題，用戶基本上都無法自行維修。而磁力泵修理起來跟普通泵沒太大區別。屏蔽泵電機軸承與介質接觸，可想其使用壽命多難保證。所以屏蔽泵既難日常維護，又難維修，而且其可靠性還無法保證（如軸承的故障都沒法預知，你沒法去檢測觀察故障現象和先兆），屏蔽泵無法發現運行中的隱患，一旦出現問題就是致命的損壞。

　　3. 磁力泵隔離套的厚度是屏蔽泵的3倍以上，所以密封性和可靠性更有保障。

　　4. 屏蔽泵電機軸承由介質進行潤滑，其電機不帶風扇，電機的散熱由介質的內循環帶走熱量。這樣導致這種屏蔽電機的故障率較高。磁力泵電機是普通電機，靠風扇散熱，成熟可靠。但是也因?yàn)榇舜帕Ρ玫脑胍舯绕帘伪么蟆?/kbd>

　　5. 屏蔽泵的結構更加緊湊，因而比磁力泵尺寸做得更小，省空間。

　　6. 屏蔽泵無聯軸器，磁力泵與電機間通過聯軸器連接，需要對中。

　　7. 磁力泵由于磁性材料問題，其能夠做到的最大功率比屏蔽泵低，這樣導致有些高流量和高壓力帶來的大負載應用上磁力泵受限。

　　8. 磁力泵對強腐蝕性介質比屏蔽泵適用性更好，因?yàn)槠涓綦x套較厚（屏蔽泵屏蔽套做厚了會影響定子繞組與轉子繞組的電磁效應）。

　　9. 介質中含有金屬顆粒（如鐵屑）的場合不能用磁力泵，因?yàn)殍F磁性材料會被磁鋼吸引，導致故障。而屏蔽泵可以處理。

　　選哪種形式的泵，看如何評估了，如果只要購買成本（初始投資成本）低，就用屏蔽泵。如果考慮日后的使用維護成本，建議還是用磁力泵。另外如果腐蝕性特別強，建議也用磁力泵。如果含有顆粒（特別是金屬鐵磁性顆粒）還是用屏蔽泵。如果工藝可靠性要求高，介質非常危險，不允許泄露，磁力泵更安全。
