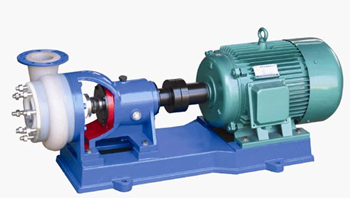

　　氟塑料自吸泵又稱TIZF系列氟塑料自吸泵，是按國際標準并結合非金屬泵的工藝設計制造。泵結構采用自吸泵結構，泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷(或氮化硅)，動環采用四氟填充材料，其耐腐耐磨密封性非常穩定。

　　一般先用煤油將氟塑料自吸泵軸清洗干凈，用紗布打光，檢查表面是否有溝痕和磨損，然后用千分尺檢査主軸頸圓柱度，用百分表檢查直線度，必要時用超聲波、磁粉探傷或著色檢査看是否有裂紋。下面介紹軸直線度的檢査。

　　對于彎曲的氟塑料自吸泵軸，將其夾持在車床上測量方便，精度也較高。也可以采用滾動軸承支架或V形鐵支撐測量，但測量時必須保證軸本身的水平度和有軸向定位，以防止竄動。直線度的具體測量方法如下。

　　確定軸向測量部位。一般取安裝旋轉零件等重要部位，如取半聯軸器、軸承、葉輪等部位為測量點。

　　將軸的各側部位截面劃分為四等份或更多偶數份。

　　在測量截面上裝上百分表，表測量頭要垂直于軸線。

　　將軸按同一方向緩緩地轉動一周，依次測出各點讀數并做記錄。

　　根據各測量截面的偏差值做綜合分析。用180°對稱兩方位的徑向跳動差值的一半，畫出相應的軸彎曲圖。

　　分析最大彎曲部位與方位。

　　應當注意，每個截面測出的各方位徑向圓跳動值的數值，僅表示該截面在某方位上的圓度偏差值，不能理解成是軸的彎曲情況。只有通過多個截面在同一方位的圓度的偏差值畫出的軸彎曲曲線圖，才能分析出軸彎曲的程度、部位及方位。利用坐標紙畫出直角坐標系，縱坐標用某一放大比例表示彎曲值，橫坐標用某一縮小比例表示軸全長和各測量截面的距離。根據記錄數值可算出對應截面處的彎曲值，并在對應的縱坐標上畫出相應的彎曲圖。

　　用同樣方法可找出1-5、2-6、4-8等各方位的最大彎曲點和彎曲度，所有彎曲度中的最大者才是軸的真正最大彎曲度。

　　假如最大彎曲度不是剛好位于所測量的某一方位上，而是位于1-5和2-6方位之間，那么只要把軸截面等份分得多些就可以精確地求出最大彎曲度。

　　以上是申銀泵業對氟塑料自吸泵泵軸的檢修注意事項的詳細說明，上海申銀泵業是集產品科研、開發設計、生產、銷售為一體的股份制大型多元化企業，其誠信、質量雙保證，為廣大客戶提供了優質的產品和溫馨的服務，如果您還有其他方面的問題，可以直接電話咨詢我們的技術專家，專家會給出專業的回答。
